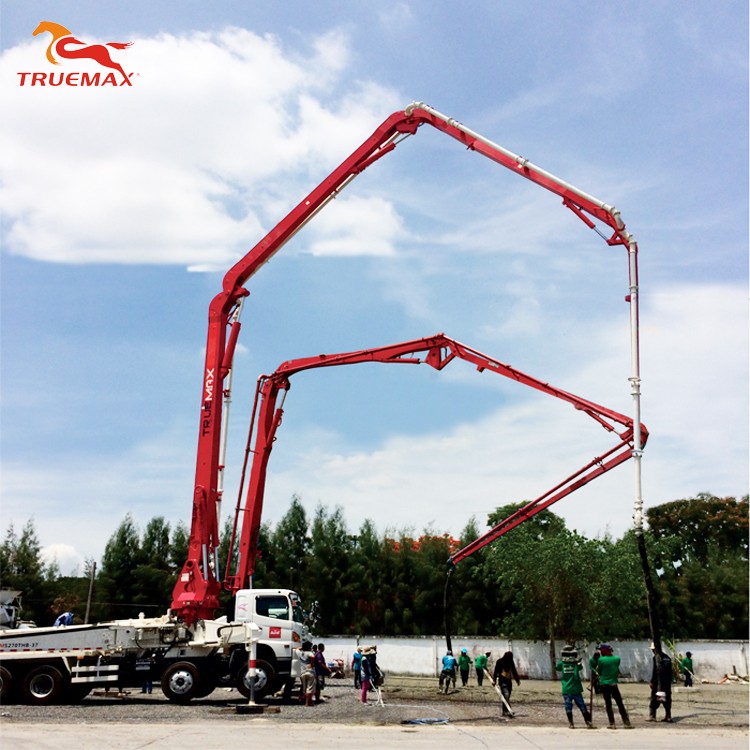

混凝土泵車泵送系統是混凝土泵車的執行機構，用于將混凝土沿輸送管道連續輸送到澆注現場。泵送系統由泵送機構、料斗和S閥總成、擺搖機構、攪拌機構、配管總成、臂架配管等部分組成。
S閥的搖擺機構主要由擺缸固定座、左右擺閥油缸、搖臂和擺缸卡板等部分組成，一般設計在料斗的后方。
搖擺機構的工作原理是在液壓油的作用下推動左右兩個擺閥油缸的活塞桿，活塞桿驅動搖臂，搖臂帶動S閥左右擺動，從而實現S閥的換向。在換向動作過程中要求換向迅速，動作有力。
料斗主要用于儲存一定量的混凝土，保證泵送系統吸料時不會吸空和連續泵送。通過篩網可以防止大于規定尺寸的骨料進入料斗內。在停止泵送時，打開底部料門，可以清除余料和清洗料斗。
