針對工程實際情況，采用底板內爬式液壓布料機，層內爬固定要滿足設備自重、超高壓泵送強度要求，而設計中的樓板大部分厚度設計成100mm厚，地面厚度、板幅間距、板側壓、承載力、樓板抗沖切等都需要用到。因其樓板承載能力不足，需要將鋼管回頂7層以上，從而使泵管從回頂架內、外進入，給機臺接長泵管帶來很大麻煩，由于泵管堵塞，使得操作不便，增加了勞動強度，同時由于泵管堵塞，泵管被移開或換管，沒有進行處理，管道中混凝土無法及時排出，造成施工延誤。
因此針對上述分析，如何解決內爬式液壓布料機上的爬升支撐系統，還需開展專門的解決方案研究。
其目的是解決一個或多個地板爬行液壓布機爬升支撐系統，解決上述一個或多個技術問題；針對地面承載能力不足，提出了底板連接框與可調節梁相結合的工作荷載模式，解決了底板爬布機使用的原始爬布器。其工作荷載由爬升支撐梁承受垂直荷載。當附著框架與水平荷載相結合時，在水平荷載的作用下將其傳遞給梁和底板。
其爬升支承系統裝置安裝在底板混凝土梁上，用于輸送物料，用于輸送物料，將原底板爬升框架樓面受力轉變?yōu)殇撝Я海⑴c混凝土梁一起承載，通過地板連接架(或原工廠配置爬架架)承載布料機的水平荷載，實現荷載與結構的有效結合。
對于地板爬行液壓布機爬行支撐系統，包括固定在每層混凝土地板上的爬行支撐裝置，包括安裝在混凝土地板上的地板連接架和安裝在地板連接架上的頂升支撐裝置。

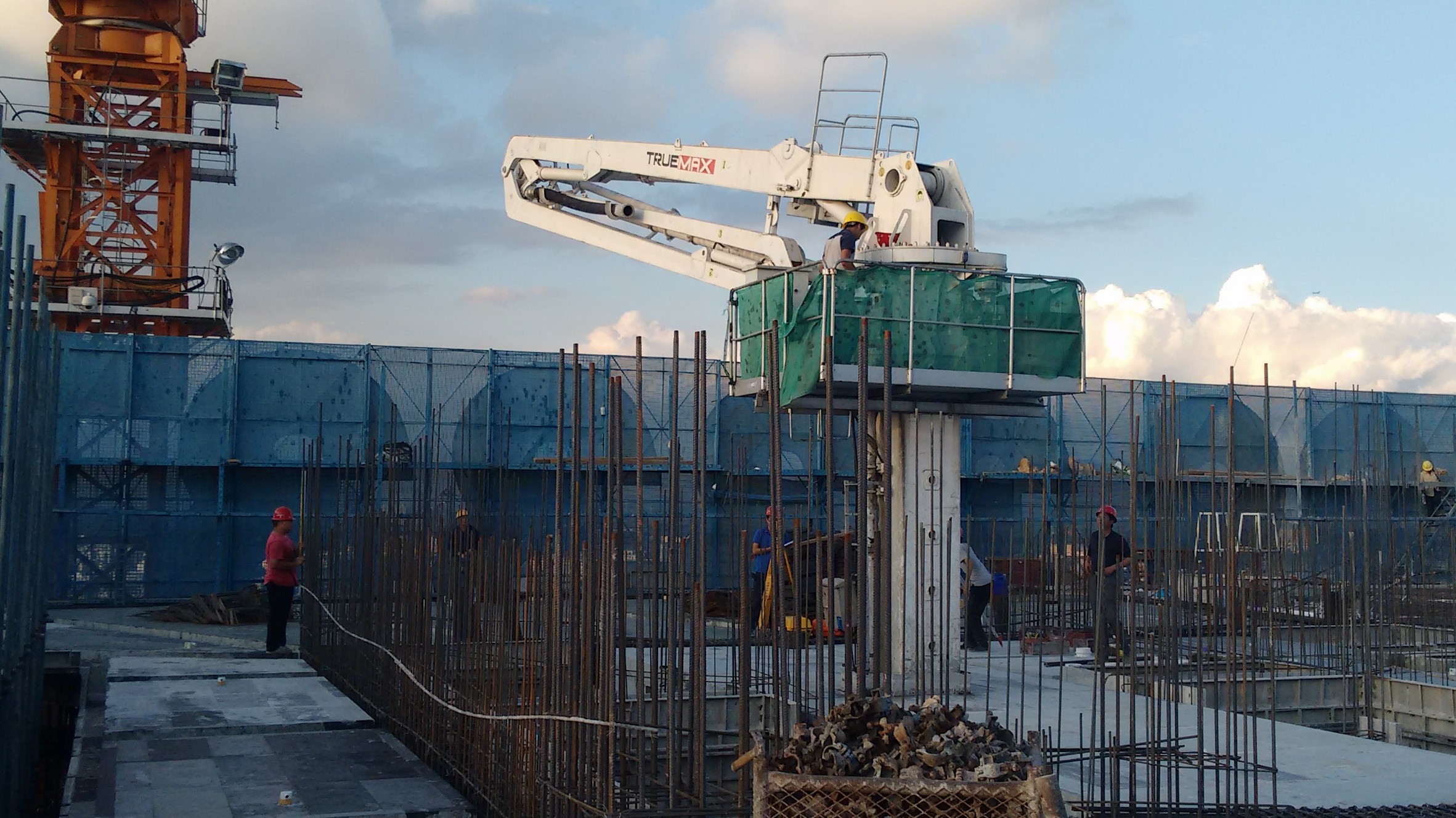

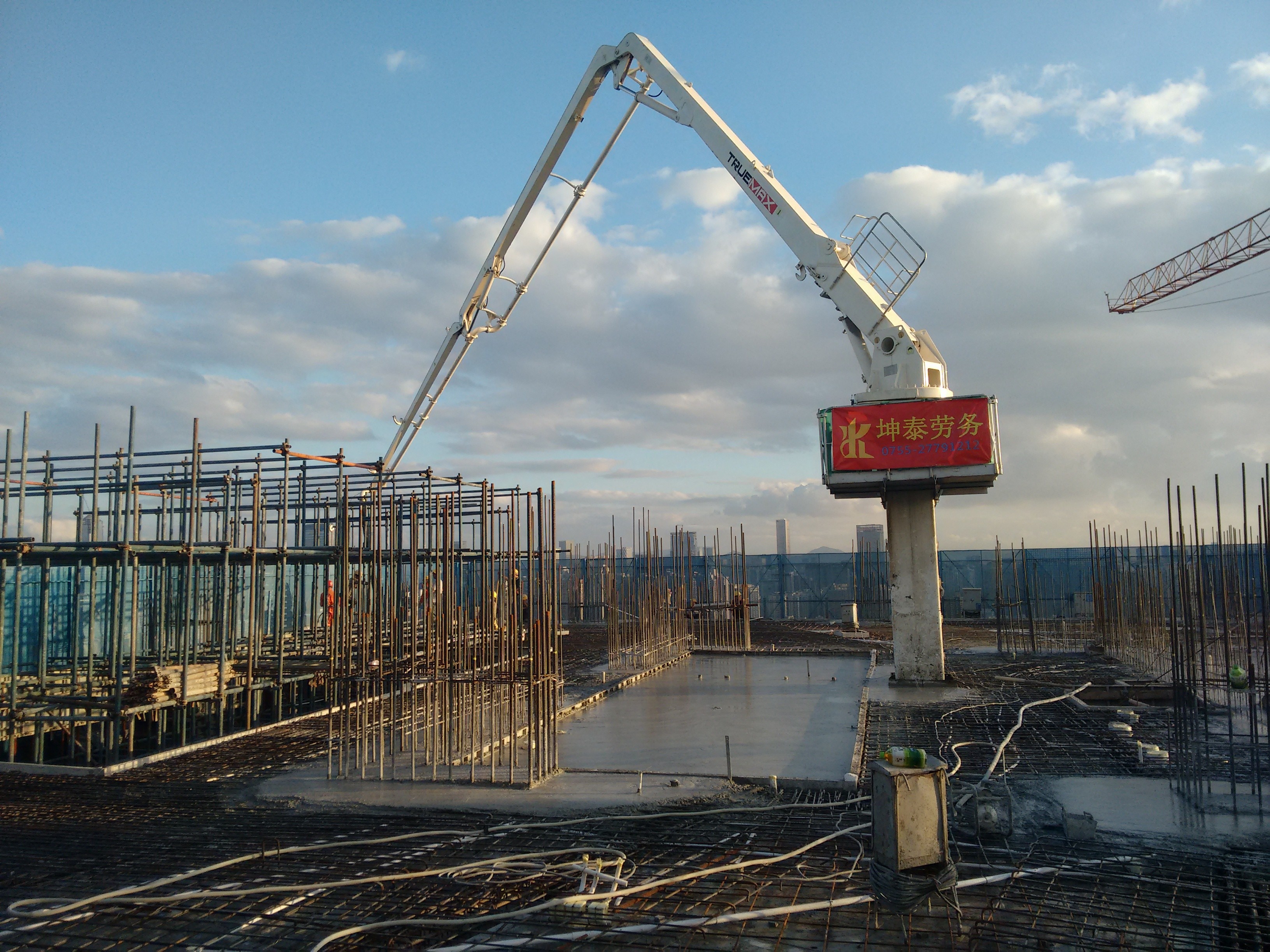

本實用新型的液壓爬升支撐系統具有結構簡單、安拆方便、安全性高等特點，它是通過與爬升支撐裝置和頂升油缸裝置配合，能夠使自升式液壓布料機在高層建筑上逐層爬升，采用地面可調伸縮式內爬式布料機支撐梁的爬升系統，實現荷載與結構的有效結合，從而節約生產成本。
該地板附加框包括兩個角形鋼架，連接兩個角形鋼架的連接螺栓，兩段鋼架連接在一起，兩段鋼架構成一個框架結構。二段角鋼框架構成的框架四角處焊接設置有連接板，連接板上設置有與地板固定的連接螺栓，在角鋼框架內框壁上，將楔塊框及鐵楔緊固于布機塔身。地板連接框體積小，重量輕，安裝、拆卸方便，主要承載布料機的水平載荷。
該頂升支撐裝置包括兩個平行設置的主梁，兩個并聯設置的頂升橫梁、可伸縮式梁以及固定在伸縮梁上的支架；本實用新型的頂升梁兩端用螺栓連接固定在主梁的兩端，并插入安裝有可伸縮式梁的梁體，在該主梁的兩端都安裝有可伸縮的梁體，并將其固定在所述的支架上。該支架由螺栓固定在混凝土梁上。該產品結構簡單，安裝方便，可使布機受力均勻，提高安全性，主要承載布機的垂直及工作負荷。
